ДТПXхх5М.RS термопары с цифровым интерфейсом RS-485

Есть вопросы? Наши квалифицированные специалисты готовы проконсультировать вас.
Пишите свои вопросы или отправляйте заявку на нашу почту: gt@gigaterm.ru

Задать вопрос

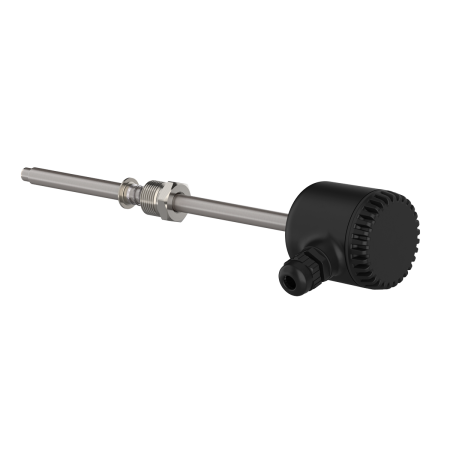

ДТПXхх5М.RS термопары с цифровым интерфейсом RS-485

ДТПК015М-0100.100.1,0.RS

Цена:

15 684 руб. (с НДС 20%)
13 070 руб. (без НДС) - для справки

Варианты цен

15 684 руб. (с НДС 20%)
13 070 руб. (без НДС) - для справки

Подробности

Нашли дешевле?

МодификацияДТПК015М-0100.100.1,0.RS

ДТПL015М-0110.60.1,0.RS
ДТПL025М-0110.120.1,0.RS
ДТПL035М-0100.250.1,0.RS
ДТПL035М-0100.60.1,0.RS
ДТПL045М-0110.200.1,0.RS
ДТПL055М-0100.100.1,0.RS
ДТПL055М-0100.120.1,0.RS
ДТПL105М-0110.60.1,0.RS
ДТПL275М-0700.100.1,0.RS
ДТПL275М-0700.60.1,0.RS
ДТПК015М-0100.100.1,0.RS
ДТПК015М-0100.60.1,0.RS
ДТПК035М-0100.160.1,0.RS
ДТПК035М-0100.200.1,0.RS
ДТПК035М-0100.60.1,0.RS
ДТПК065М-0100.60.1,0.RS
ДТПК095М-0110.60.1,0.RS
ДТПК265М-0110.60.1,0.RS
ДТПК275М-0915.100.1,0.RS
ДТПК275М-0915.200.1,0.RS

В корзину

Быстрый заказ

Самовывоз - бесплатно
Доставка - по тарифу ТК

Характеристики

—

Метрологические характеристики термопар с RS-485 ДТП-RS

Датчик	Максимальный диапазон измерений, °С*	Приделы допускаемой основной приведенной погрешности, %
ДТПL	-40...+600	± 1,0
ДТПK	-40...+900
ДТПN	-40...+1250
* В зависимости от исполнения.

Наименование	Значение
Характеристики питания
Номинальное значение напряжения питания (постоянного тока) Наименование	24 В Значение
Диапазон допустимых напряжений питания (постоянного тока) Характеристики питания	10...42 В Наименование
Защита от смены полярности напряжения питания Значение	есть Характеристики питания
Гальваническое разделение цепи питания от цепи ЧЭ Наименование	Нет Значение
Гальваническое разделение цепи питания от цепи интерфейса RS-485 Характеристики питания	есть, до 500 В Наименование
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более Значение	10 мин Характеристики питания
Интерфейс связи RS-485 Наименование
Скорости обмена Значение	9600, 14400, 19200, 38400, 57600, 115200 бит/с Характеристики питания
Протокол связи Наименование	Modbus RTU Значение
Режим работы в сети Характеристики питания	Slave Наименование
Входное сопротивление Значение	96 кОм (1/8 от стандартной нагрузки) Характеристики питания
Характеристики конструкции Наименование
ДТС-RS Значение	40 с Характеристики питания
ДТС-RS с КТМС Наименование	10 с Значение
ДТС-RS с термоэлектродом в металлической защитной арматуре диаметром до 10 мм Характеристики питания	40 с Наименование
Номинальное давление (не более) защитной арматуры с диаметром погружной части: Значение
- до 6 мм Характеристики питания	0,4 МПа Наименование
- 6 мм Значение	0,6 МПа Характеристики питания
- от 8 до 12 мм Наименование	10,0 МПа Значение
- 12 мм и более Характеристики питания	16,0 МПа Наименование
Степень защиты (по ГОСТ 14254): Значение
– корпус с пластмассовой коммутационной головкой; Характеристики питания	IP 54 Наименование
– корпус с металлической коммутационной головкой и ДТС125М Значение	IP 65 Характеристики питания
Кабельный ввод (максимальный диаметр подключаемого кабеля): Наименование
- для пластмассовой коммутационной головки Значение	М16×1,5 (ø10 мм) Характеристики питания
- для металлической коммутационной головки Наименование	М20×1,5 (ø10 мм) Значение
Характеристики надежности Характеристики питания
Средняя наработка на отказ, не менее Наименование	50 000 ч Значение
Средний срок службы, не менее Характеристики питания	12 лет Наименование
Время непрерывной работы Значение	круглосуточно Характеристики питания

Датчики температуры с цифровым интерфейсом RS-485 ДТПХхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).

Датчики температуры с цифровым интерфейсом RS-485 ДТП-RS изготавливаются на базе термоэлектрических преобразователей ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.

Термопары с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

Термопары с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.

Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и «4-20 мА»). Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.

В состав термопреобразователей входят:

первичный преобразователь (сенсор) – термопара (ДТП);
измерительный преобразователь НПЦ RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 °С).

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

Преимущества датчиков температуры ОВЕН с RS-485

Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
Не занимают аналоговые входы.
Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
Передают данные напрямую в «облако».
Увеличивают помехоустойчивость линии связи
Увеличивают длину линии связи до 1200 метров.
Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Конструктивные исполнения

Конструктивное исполнение	Модель (см. обозначение при заказе)	Параметры	Материал защитной арматуры (диапазон измерения температур)	Длина монтажной части L*, мм
	015	D=8 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D=10 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	035	D=8 мм, M=20×1,5 мм, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
Подвижный штуцер	045	D=10 мм, M=20×1,5 мм, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	055	D=10 мм, M=20×1,5 мм, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D=8 мм, M=20×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D=10 мм, M=20×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
	085	D=10 мм, M=27×2 мм, S=32 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	095	D=10 мм, M=20×1,5 мм, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
	105	D=8 мм, M=20×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
Подвижный штуцер	185	D=10 мм, M=22×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
Подвижный штуцер	195	D=10 мм, M=27×2 мм, S=32 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	205	D=10 мм, M=22×1,5 мм, S=27 мм, R=9,5 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	215	D=10 мм, M=27×2 мм, S=32 мм, R=12 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	265	D=6 мм, M=22×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
	275	D=3 мм D=4,5 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С), диаметр КТМС 3,0 мм ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм сталь AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм сталь AISI 316 (-40…+900 °С), диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм ДТПN сплав Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм	60...30000 кратно 10
Подвижный штуцер	285	D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм
Подвижный штуцер	295	D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм
	365	D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм

* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

Конструктивное исполнение коммутационной головки для ДТПхх5.RS

Конструктивное

исполнение головки

Под НПЦ-1

Материал головки

Пластмассовая

Металлическая

Чертеж

Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

Документы

Руководство по эксплуатации ДТХ-RS 7,8 мб

Руководство по эксплуатации (краткое) ДТХ-RS 2,2 мб

Декларация о соответствии ДТX-RS 357,6 кб

Сертификат средств измерений ДТХ-RS 231,2 кб

Сертификат средств измерений ДТХ-RS 324,5 кб

Owen Configurator 135,2 мб
