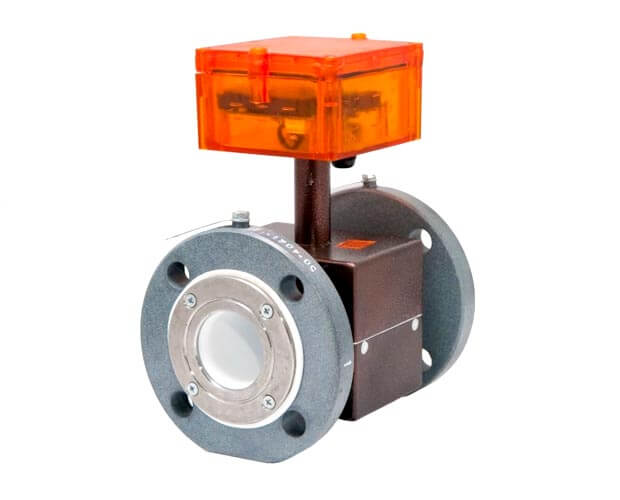

Электромагнитные преобразователи МастерФлоу «Конвент» МФ-5.2.2 / МФ-8.2.2 предназначены для точного измерения объема и расхода жидкостей с минимальной электрической проводимостью от 1 мкСм/см. Цена на расходомеры «Конвент» зависит от модификации, диаметра условного прохода (Ду), класса точности и исполнения.
Технические характеристики
В каталоге представлены преобразователи «Конвент» со следующими типами соединений:
- МФ-5.2.2 фланцевые Ду 15-300 мм;
- МФ-8.2.2 межфланцевые («сэндвичи»).
Диапазон измерения расхода составляет 0,02-2500 м3/ч в зависимости от класса и диаметра, а измерительного соотношения — 1:2000 (класс Г, Д, Е), 1:500 (класс В), 1:250 (класс Б, Б2).
Рабочая температура:
- измеряемой среды — до +150 градусов (в зависимости от исполнения);
- окружающей среды — от −10 до +50 градусов.
Расходомеры «Конвент» стабильно функционируют при влажности до 95%, имеют степень защиты IP65, сопротивляемость вибрации по группе N1, устойчивость к магнитным полям 50 Гц до 400 А/м. Рабочее давление приборов МастерФлоу МФ — до 2,5 МПа, гидравлическое сопротивление при номинальном расходе не превышает 0,005 МПа.
Принцип действия преобразователей расхода «Конвент»
Датчик содержит измерительный участок из немагнитной стали или пластика, покрытый внутренним футеровочным материалом. Внешняя магнитная система создает поле, а электропроводящая жидкость перемещается вдоль него. По законам электромагнитной индукции возникает ЭДС, снимаемая электродами, усиливаемая, оцифровываемая и преобразуемая микропроцессором в цифровой формат. Затем сигнал формируется в виде импульсов, частоты илитока и подается на выход.
Электрические и цифровые интерфейсы
Электромагнитные преобразователи расхода МастерФлоу МФ «Конвент» МФ-5.2.2 / МФ-8.2.2 оснащаются разнообразными выходными сигналами и интерфейсами для интеграции в автоматизированные системы учета и управления. Возможна установка стандартных и опциональных модулей по запросу заказчика.
Выходные сигналы:
- импульсный — формирует дискретные сигналы с фиксированной ценой импульса, применяется для передачи информации о суммарном объеме;
- частотный — генерирует сигнал, частота которого пропорциональна мгновенному расходу, подходит для динамических систем управления;
- токовый (4-20 мА) — используется для аналоговой передачи данных о текущем расходе, доступен по заказу и устанавливается с дополнительной оплатой.
Цифровые интерфейсы:
- RS-232 — встроен в базовую комплектацию, обеспечивает передачу данных на ПК, контроллеры или вычислители;
- RS-485 — опциональный, предоставляется по запросу; применяется для подключения к сетевым системам и многоточечной передаче данных (например, по протоколу Modbus).
Расходомеры «Конвент» комплектуются встроенным или выносным блоком отображения, который обеспечивает:
- индикацию мгновенного расхода;
- отображение суммарного объема;
- счетчик времени работы прибора;
- светодиодную сигнализацию при возникновении аварийных ситуаций.
Такое разнообразие интерфейсов позволяет интегрировать преобразователи МастерФлоу МФ «Конвент» в различные автоматизированные системы с минимальными затратами на адаптацию и монтаж.
Преимущества расходомеров МастерФлоу МФ «Конвент»
- Универсальность — измерение горячих, холодных жидкостей, с содержанием воздуха/взвешенных примесей до 1%
- Стабильность показаний при колебаниях температуры и составе измеряемой среды.
- Надежность — степень защиты IP65, устойчивость к вибрации, долговечность.
- Минимальное гидравлическое сопротивление — низкие потери.
- Легкость монтажа — короткие прямые участки (2 Ду), возможность установки в горизонтальном и вертикальном положениях.
Применение расходомеров «Конвент»
Подходят для использования на объектах ЖКХ, энергетики, промышленности, интеграции в АСУТП. Часто используются вместе с тепловычислителем, в составе систем контроля учета расхода воды/тепла, дозирования.
Сопровождение и документация
В комплект поставки расходомера «Конвент» входит технический паспорт. Приборы имеют следующую документацию: свидетельство об утверждении типа СИ, методика поверки. Производитель обеспечивает сервисное обслуживание, поверку, ремонт и гарантийную поддержку. Гарантийный срок — от 48 месяцев.
На сайте компании «Гигатерм» вы можете купить расходомер «Конвент» с доставкой в любую точку страны. Оставьте заявку, и наши сотрудники помогут выбрать наиболее подходящее устройство.
