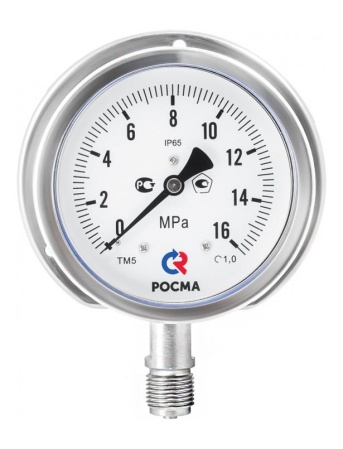

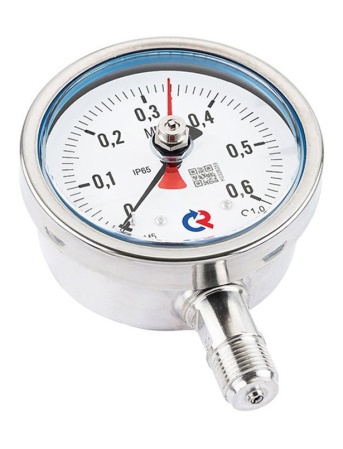

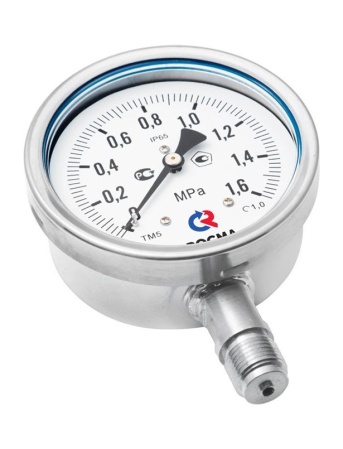

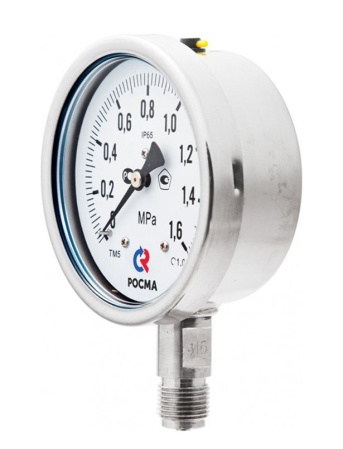

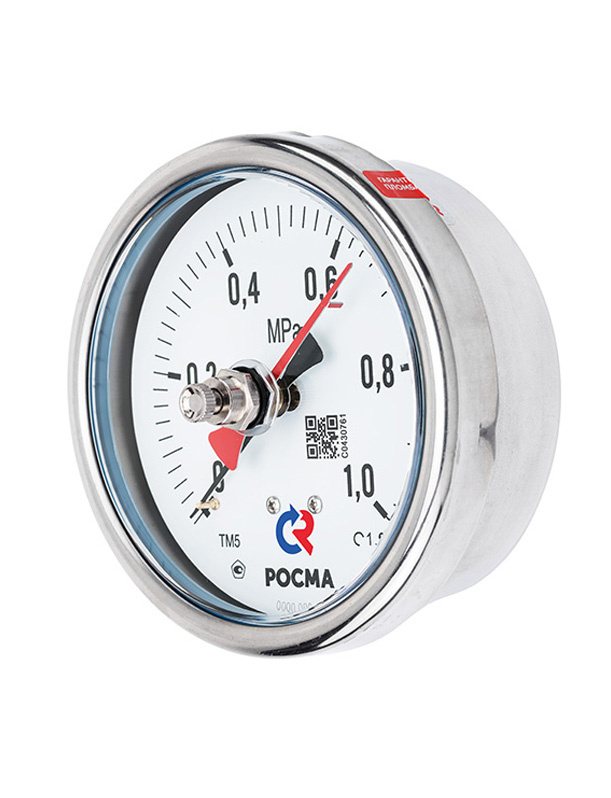

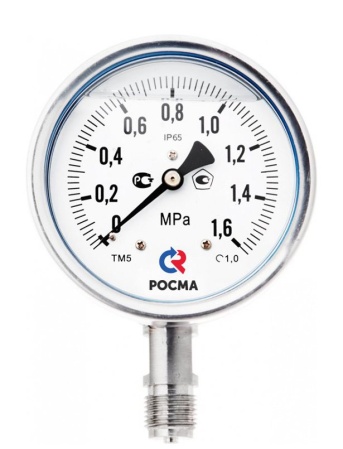

Купить манометры промышленные коррозионностойкие виброустойчивые ТМ-121, ТМ-221, ТМ-321, ТМ-521, ТМ-621 производства Росма
Тип ТМ (ТВ, ТМВ), серия 21. Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65. Может использоваться в сборе с разделителем сред.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

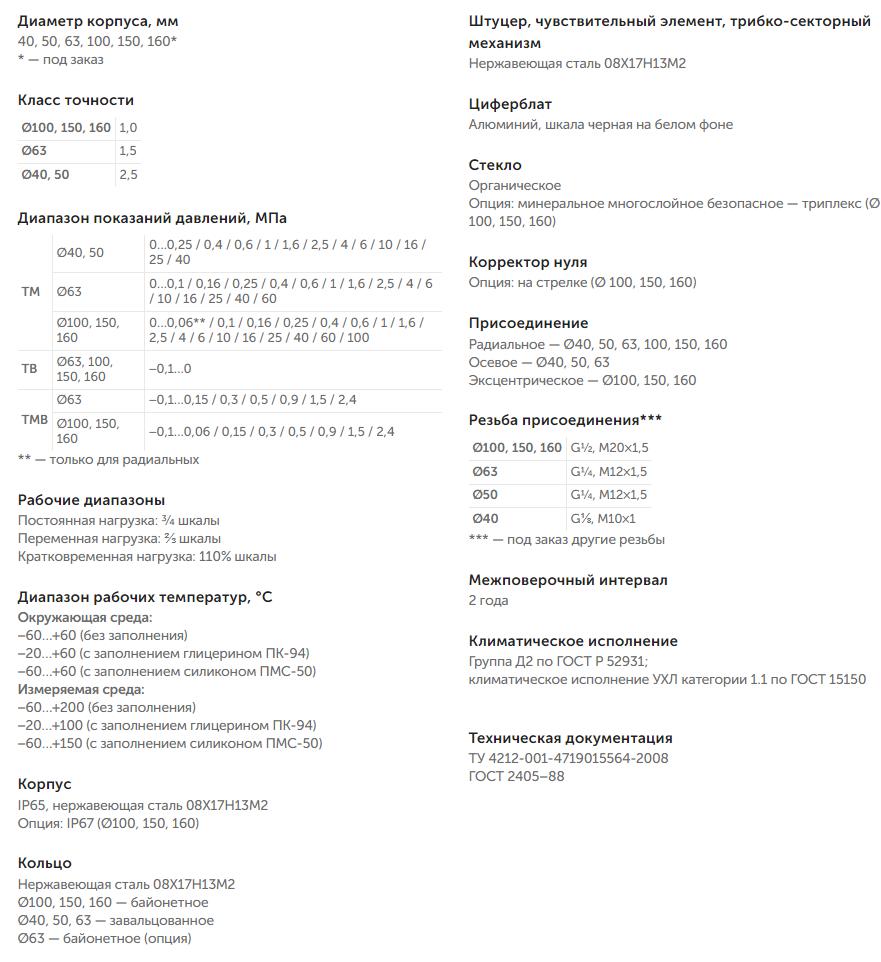

Карта заказа
| Тип | манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 40 | 1 |
| 50 | 2 | |
| 63 | 3 | |
| 100 | 5 | |
| 150, 160 | 6 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера и чувствительного элемента | нержавеющая сталь | 1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| радиальное со скобой | РС | |

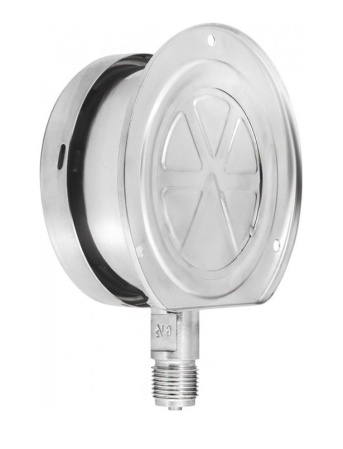

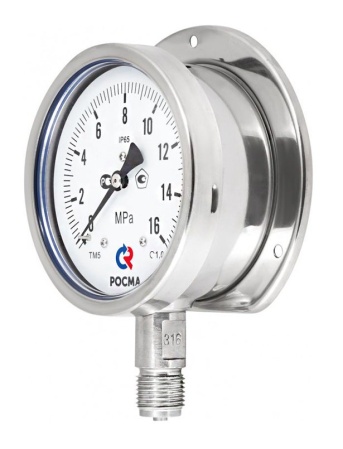

| радиальное с задним фланцем | РКТ | |
| осевое | Т | |
| осевое со скобой | ТС | |
| осевое с передним фланцем | ТКП | |
| осевое с задним фланцем | ТКТ | |

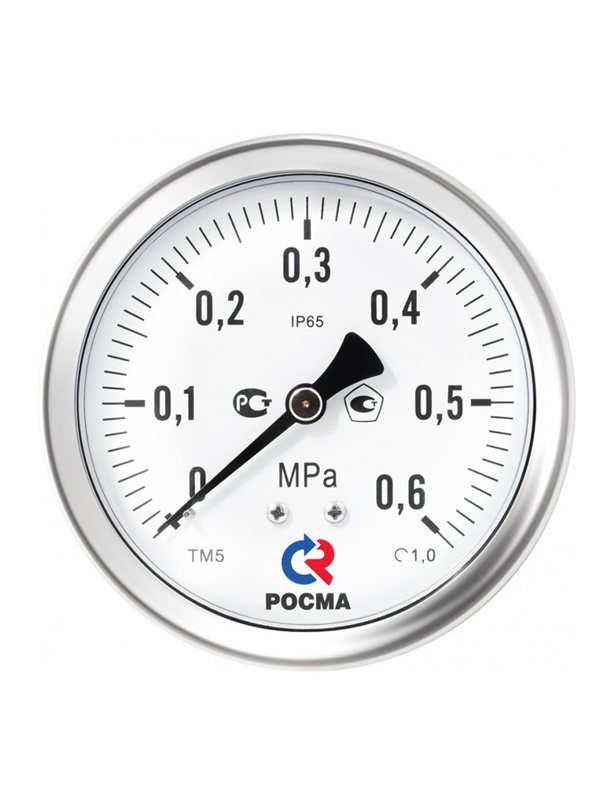

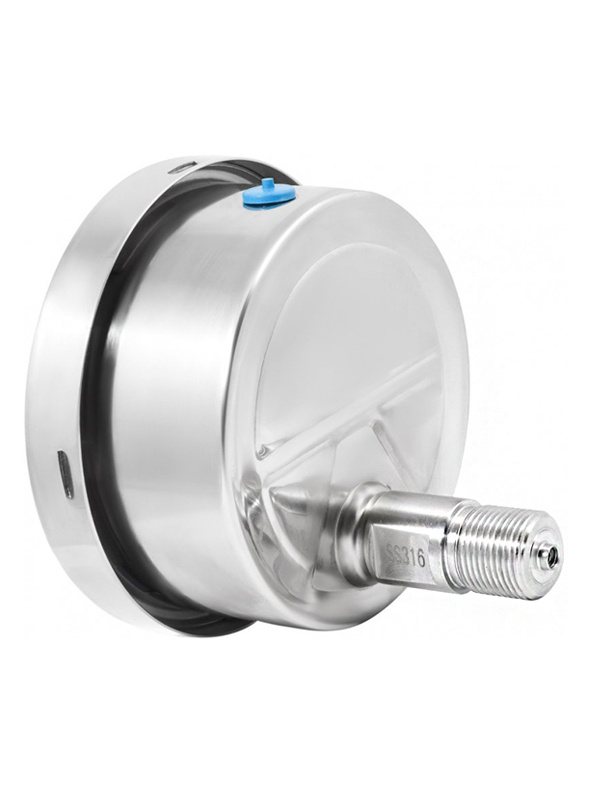

| эксцентрическое | ТЭ | |
| эксцентрическое со скобой | ТЭС | |
| эксцентрическое с передним фланцем | ТЭКП | |
| эксцентрическое с задним фланцем | ТЭКТ | |
| Гидрозаполнение | нет | 0 |
| глицерин | 1 | |
| силикон | 2 | |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | Ø100, 150, 160 | G½; М20×1,5 |
|
Ø63 |
G¼; М12×1,5 | |
| Ø50 | G¼; М12×1,5 | |
| Ø40 | G⅛; М10×1 | |
| Класс точности | Ø100, 150, 160 | 1 |
| Ø63 | 1,5 | |
| Ø40, 50 | 2,5 | |
| Опция | Ø63 | − |
| Байонет |
Пример обозначения:
ТМ − 5 2 1 Р.10 (0−1,6 МПа) G½. 1,0
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
|
|
40 | 2,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G⅛ / М10×1 | радиальное |
По запросу |
| осевое | ||||||
| 0…16 / 25 / 40 | G⅛ / М10×1 | радиальное | ||||
| осевое | ||||||
|
|
50 | 2,5 |
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
G¼ / М12×1,5 | радиальное | |
| осевое | ||||||
| 0…16 / 25 / 40 | G¼ / М12×1,5 | радиальное | ||||
| осевое | ||||||
|
|
63 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
G¼ / М12×1,5 |
радиальное | |
| осевое | ||||||
| радиальное байонет | ||||||
| осевое байонет | ||||||
| 0…16 / 25 / 40 / 60 | радиальное | |||||
| осевое | ||||||
| радиальное байонет | ||||||
| осевое байонет | ||||||
| 0…100 | радиальное байонет | |||||
|
|
100 | 1 | 0…0,06 |
G½ / М20×1,5 |
радиальное | |
|
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
радиальное | |||||
| эксцентрическое | ||||||
| 0…16 / 25 / 40 / 60 | радиальное | |||||
| эксцентрическое | ||||||
| 0…100 | радиальное | |||||
| эксцентрическое | ||||||
|
|
|
1 | 0…0,06 |
G½ / М20×1,5 |
радиальное | |
|
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
радиальное | |||||
| эксцентрическое | ||||||
| 0…16 / 25 / 40 / 60 | радиальное | |||||
| эксцентрическое | ||||||
| 0…100 | радиальное | |||||
| эксцентрическое |

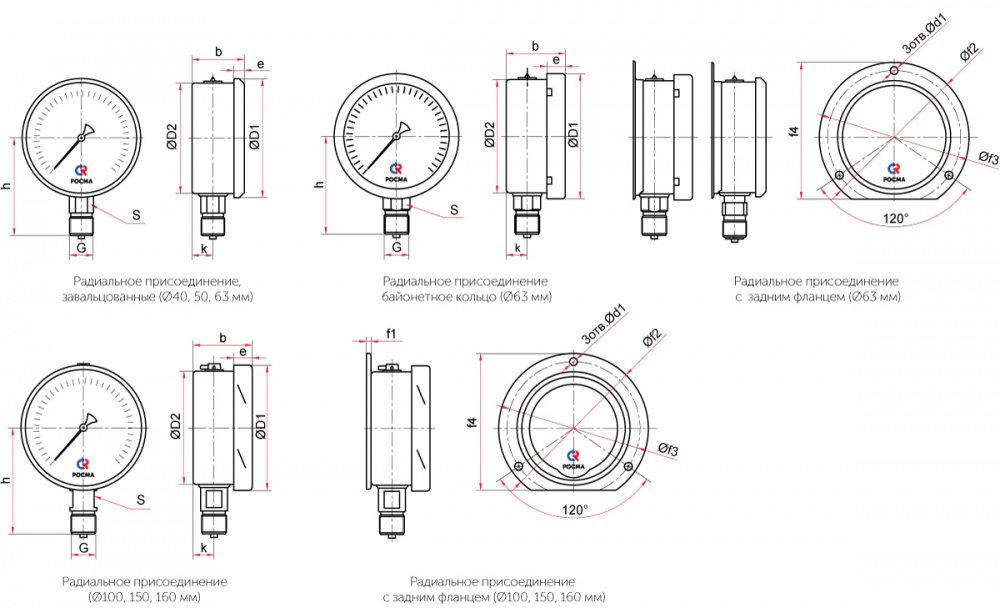

Чертежи
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес |
Вес с заполнением |
Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-121Р | 40 | 47 | 41 | 26 | 6 | 41 | 7 | 11 |
G⅛ или М10×1 |
— | — | — | — | — | 0,06 | 0,12 | 50 |
| ТМ-221Р | 50 | 58 | 52 | 29 | 7 | 55 | 11 | 13 |
G¼ или M12×1,5 |
0,10 | 0,20 | 80 | |||||
| ТМ-321Р | 63 | 68 | 60 | 35 | 57 | 13 | 12 | 0,16 | 0,27 | 90 | |||||||
|
ТМ-321Р Байонет |
70 | 59 | 32 | 11 | 60 | 10 | 14 | 0,15 | 0,26 | ||||||||
| ТМ-321РКТ | 68 | 60 | 35 | 7 | 57 | 13 | 12 | 4,5 | 85 | 74 | 78 | 0,19 | 0,30 | ||||
|
ТМ-321РКТ Байонет |
70 | 59 | 32 | 11 | 60 | 10 | 14 | 0,18 | 0,29 | ||||||||
| ТМ-521Р | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 |
G½ или M20×1,5 |
— | — | — | — | 0,57 | 1,01 | 350 | |
| ТМ-521РКТ | 7 | 3 | 132 | 116 | 121 | 0,64 | 1,08 | ||||||||||
| ТМ-621Р | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | — | — | — | — | — | 0,91 | 1,87 | 770 | ||
| ТМ-621РКТ | 5,5 | 4 | 180 | 166 | 171 | 1,01 | 1,97 |
