Характеристики
Характеристики
—
Основные технические характеристики
| Название | Значение |
|---|---|
| Параметры измеряемой среды: Название |
|
| Температура Значение |
+5…+150 °С Название |
| Давление Значение |
не более 2,5 МПа Название |
| Электропроводность Значение |
не менее 200 мкСм/м Название |
| Параметры прибора: Значение |
|
| Погрешность измерения Название |
±1 % Значение |
| Диапазон измерения Название |
0,0064…4524,0 м?/ч Значение |
| Диаметр ПП Название |
DN 15…400 мм Значение |
| Технологическое присоединение Название |
фланцевое Значение |
| Футеровка ПП Название |
фторопласт Ф-4 Значение |
| Материал электродов Название |
нержавеющая сталь 12Х18Н10Т Значение |
| Исполнение ИБ Название |
моноблок, выносной Значение |
| Индикация ИБ Название |
жидкокристаллический дисплей Значение |
| Выходные сигналы Название |
аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный с нормированным весом импульса (л/имп), RS-485, Modbus RTU Значение |
| Напряжение питания с блоком питания Название |
12 В, 24 В 220 В Значение |
| Исполнение оболочки по ГОСТ 14254: первичный преобразователь / измерительный блок Название |
IP65 или IP68 / IP65 Значение |
Минимальный, переходный, наибольший расходы указаны в Таблице 1.
Таблица 1
| Dу, мм | Qнаим, м3/ч | Qп1, м3/ч | Qп2, м3/ч | Qнаиб, м3/ч |
|---|---|---|---|---|
| 15 Dу, мм |
0,0064 Qнаим, м3/ч |
0,026 Qп1, м3/ч |
0,064 Qп2, м3/ч |
6,40 Qнаиб, м3/ч |
| 20 Dу, мм |
0,0113 Qнаим, м3/ч |
0,045 Qп1, м3/ч |
0,113 Qп2, м3/ч |
11,30 Qнаиб, м3/ч |
| 25 Dу, мм |
0,0176 Qнаим, м3/ч |
0,070 Qп1, м3/ч |
0,176 Qп2, м3/ч |
17,60 Qнаиб, м3/ч |
| 32 Dу, мм |
0,0290 Qнаим, м3/ч |
0,116 Qп1, м3/ч |
0,290 Qп2, м3/ч |
29,00 Qнаиб, м3/ч |
| 40 Dу, мм |
0,0450 Qнаим, м3/ч |
0,180 Qп1, м3/ч |
0,450 Qп2, м3/ч |
45,00 Qнаиб, м3/ч |
| 50 Dу, мм |
0,0710 Qнаим, м3/ч |
0,284 Qп1, м3/ч |
0,710 Qп2, м3/ч |
71,00 Qнаиб, м3/ч |
| 65 Dу, мм |
0,1180 Qнаим, м3/ч |
0,472 Qп1, м3/ч |
1,180 Qп2, м3/ч |
118,00 Qнаиб, м3/ч |
| 80 Dу, мм |
0,1810 Qнаим, м3/ч |
0,724 Qп1, м3/ч |
1,810 Qп2, м3/ч |
181,00 Qнаиб, м3/ч |
| 100 Dу, мм |
0,2840 Qнаим, м3/ч |
1,136 Qп1, м3/ч |
2,840 Qп2, м3/ч |
284,00 Qнаиб, м3/ч |
| 150 Dу, мм |
0,6360 Qнаим, м3/ч |
2,544 Qп1, м3/ч |
6,360 Qп2, м3/ч |
636,00 Qнаиб, м3/ч |
| 200 Dу, мм |
1,1300 Qнаим, м3/ч |
4,520 Qп1, м3/ч |
11,300 Qп2, м3/ч |
1130,00 Qнаиб, м3/ч |
| 250 Dу, мм |
1,7600 Qнаим, м3/ч |
7,000 Qп1, м3/ч |
17,680 Qп2, м3/ч |
1768,00 Qнаиб, м3/ч |
| 300 Dу, мм |
2,5440 Qнаим, м3/ч |
10,180 Qп1, м3/ч |
25,440 Qп2, м3/ч |
2544,00 Qнаиб, м3/ч |
| 400 Dу, мм |
4,5240 Qнаим, м3/ч |
18,100 Qп1, м3/ч |
45,240 Qп2, м3/ч |
4524,00 Qнаиб, м3/ч |
Где:
Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;
- пределы допускаемой основной относительной погрешности ? расходомера в зависимости от диапазона измеряемого расхода:
- Qп2 ? Q ? Qнаиб должен составлять ±1 %;
- Qп1 ? Q < Qп2 должен составлять ±2 %;
- Qнаим ? Q < Qп1 должен составлять ±4 %.
расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.
Таблица 2
| Параметры | На индикатор | Через интерф. RS-485 | Через токовый выход | Через импульсн. выход |
|---|---|---|---|---|
| объем жидкости, V (м3, л) Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
+ Через импульсн. выход |
| часовой архив, Vч Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| дополнительный счетчик с возможностью обнуления, VD (м3, л) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| время наработки, t (ч) Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
+ Через токовый выход |
+ Через импульсн. выход |
| объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
+ Через импульсн. выход |
| масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| диапазон выходного тока, I (мА) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| вес импульса, ps (л/имп) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| диаметр условного прохода, Dу (мм) Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| сетевой адрес в сети RS-485, A Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| коэффициент демпфирования (сглаживания) показаний мгновенного расхода ?, (не более 3) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
Документация
—
Руководство по эксплуатации РСЦ 000 001 РЭ 2019 ВТК Прибор (скачать)
Свидетельство об утверждении типа средств измерений РСЦ (ВТК Прибор) (скачать)
Описание типа средств измерений РСЦ № 71286-18 (ВТК Прибор) (скачать)
Сертификат соответствия технического регламента Таможенного союза ТР ТС 2018 РСЦ (скачать)
Сертификат о признании утверждения типа СИ Республика Казахстан 2018 (скачать)
Экспертное заключение от 30.01.2019 г. Центр гигиены и эпидемиологии — РСЦ (скачать)

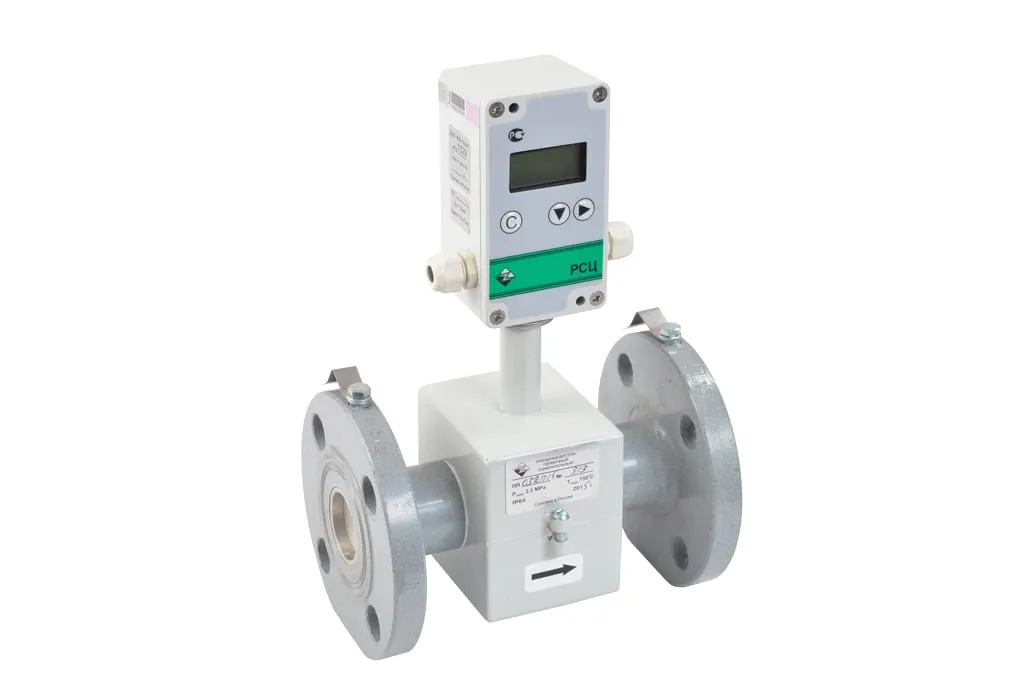

Купить расходомер-счетчик электромагнитный РСЦ для неагрессивных сред
Расходомер-счетчик электромагнитный РСЦ предназначен для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной неагрессивной жидкости (вода питьевая, вода теплотехническая, другое).
Область применения
Расходомер применяется для технологического и коммерческого учета. Приборы могут использоваться в различных отраслях промышленности, таких как: водоподготовка, водоснабжение, водоотведение, энергетика, а так же в сфере ЖКХ.
Принцип работы и описание
- Принцип работы расходомера основан на законе электромагнитной индукции.
- Состав изделия:
- первичный преобразователь (ПП);
- измерительный блок (ИБ);
- блок питания;
- соединительный кабель (до 150 метров).
Особенности
- окружающая температура, -10…+50 °С;
- измерение прямого и реверсного расхода;
- функция архивирования накопленного объема и времени наработки;
- дистанционная передача данных;
- датчик «сухой» трубы;
- измерение расхода загрязненных сред (стоки, среды с различными включениями);
- отсутствие движущихся частей и потери давления;
- межповерочный интервал 4 года;
- гарантийный срок 36 месяцев;
- расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.
Таблица 2
| Параметры | На индикатор | Через интерф. RS-485 | Через токовый выход | Через импульсн. выход |
|---|---|---|---|---|
|
объем жидкости, V (м3, л)
Параметры
|
+
На индикатор
|
+
Через интерф. RS-485
|
Через токовый выход
|
+
Через импульсн. выход
|
|
часовой архив, Vч
Параметры
|
+
На индикатор
|
+
Через интерф. RS-485
|
Через токовый выход
|
Через импульсн. выход
|
|
дополнительный счетчик с возможностью обнуления, VD (м3, л)
Параметры
|
+
На индикатор
|
Через интерф. RS-485
|
Через токовый выход
|
Через импульсн. выход
|
|
время наработки, t (ч)
Параметры
|
+
На индикатор
|
+
Через интерф. RS-485
|
Через токовый выход
|
Через импульсн. выход
|
|
объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %)
Параметры
|
+
На индикатор
|
+
Через интерф. RS-485
|
+
Через токовый выход
|
+
Через импульсн. выход
|
|
объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус»)
Параметры
|
+
На индикатор
|
+
Через интерф. RS-485
|
Через токовый выход
|
+
Через импульсн. выход
|
|
масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax)
Параметры
|
+
На индикатор
|
Через интерф. RS-485
|
Через токовый выход
|
Через импульсн. выход
|
|
диапазон выходного тока, I (мА)
Параметры
|
+
На индикатор
|
Через интерф. RS-485
|
Через токовый выход
|
Через импульсн. выход
|
|
вес импульса, ps (л/имп)
Параметры
|
+
На индикатор
|
Через интерф. RS-485
|
Через токовый выход
|
Через импульсн. выход
|
|
диаметр условного прохода, Dу (мм)
Параметры
|
+
На индикатор
|
+
Через интерф. RS-485
|
Через токовый выход
|
Через импульсн. выход
|
|
сетевой адрес в сети RS-485, A
Параметры
|
+
На индикатор
|
+
Через интерф. RS-485
|
Через токовый выход
|
Через импульсн. выход
|
|
коэффициент демпфирования (сглаживания) показаний мгновенного расхода ?, (не более 3)
Параметры
|
+
На индикатор
|
Через интерф. RS-485
|
Через токовый выход
|
Через импульсн. выход
|
Основные технические характеристики
| Название | Значение |
|---|---|
| Параметры измеряемой среды: Название |
|
| Температура Значение |
+5…+150 °С Название |
| Давление Значение |
не более 2,5 МПа Название |
| Электропроводность Значение |
не менее 200 мкСм/м Название |
| Параметры прибора: Значение |
|
| Погрешность измерения Название |
±1 % Значение |
| Диапазон измерения Название |
0,0064…4524,0 м?/ч Значение |
| Диаметр ПП Название |
DN 15…400 мм Значение |
| Технологическое присоединение Название |
фланцевое Значение |
| Футеровка ПП Название |
фторопласт Ф-4 Значение |
| Материал электродов Название |
нержавеющая сталь 12Х18Н10Т Значение |
| Исполнение ИБ Название |
моноблок, выносной Значение |
| Индикация ИБ Название |
жидкокристаллический дисплей Значение |
| Выходные сигналы Название |
аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный с нормированным весом импульса (л/имп), RS-485, Modbus RTU Значение |
| Напряжение питания с блоком питания Название |
12 В, 24 В 220 В Значение |
| Исполнение оболочки по ГОСТ 14254: первичный преобразователь / измерительный блок Название |
IP65 или IP68 / IP65 Значение |
Минимальный, переходный, наибольший расходы указаны в Таблице 1.
Таблица 1
| Dу, мм | Qнаим, м3/ч | Qп1, м3/ч | Qп2, м3/ч | Qнаиб, м3/ч |
|---|---|---|---|---|
| 15 Dу, мм |
0,0064 Qнаим, м3/ч |
0,026 Qп1, м3/ч |
0,064 Qп2, м3/ч |
6,40 Qнаиб, м3/ч |
| 20 Dу, мм |
0,0113 Qнаим, м3/ч |
0,045 Qп1, м3/ч |
0,113 Qп2, м3/ч |
11,30 Qнаиб, м3/ч |
| 25 Dу, мм |
0,0176 Qнаим, м3/ч |
0,070 Qп1, м3/ч |
0,176 Qп2, м3/ч |
17,60 Qнаиб, м3/ч |
| 32 Dу, мм |
0,0290 Qнаим, м3/ч |
0,116 Qп1, м3/ч |
0,290 Qп2, м3/ч |
29,00 Qнаиб, м3/ч |
| 40 Dу, мм |
0,0450 Qнаим, м3/ч |
0,180 Qп1, м3/ч |
0,450 Qп2, м3/ч |
45,00 Qнаиб, м3/ч |
| 50 Dу, мм |
0,0710 Qнаим, м3/ч |
0,284 Qп1, м3/ч |
0,710 Qп2, м3/ч |
71,00 Qнаиб, м3/ч |
| 65 Dу, мм |
0,1180 Qнаим, м3/ч |
0,472 Qп1, м3/ч |
1,180 Qп2, м3/ч |
118,00 Qнаиб, м3/ч |
| 80 Dу, мм |
0,1810 Qнаим, м3/ч |
0,724 Qп1, м3/ч |
1,810 Qп2, м3/ч |
181,00 Qнаиб, м3/ч |
| 100 Dу, мм |
0,2840 Qнаим, м3/ч |
1,136 Qп1, м3/ч |
2,840 Qп2, м3/ч |
284,00 Qнаиб, м3/ч |
| 150 Dу, мм |
0,6360 Qнаим, м3/ч |
2,544 Qп1, м3/ч |
6,360 Qп2, м3/ч |
636,00 Qнаиб, м3/ч |
| 200 Dу, мм |
1,1300 Qнаим, м3/ч |
4,520 Qп1, м3/ч |
11,300 Qп2, м3/ч |
1130,00 Qнаиб, м3/ч |
| 250 Dу, мм |
1,7600 Qнаим, м3/ч |
7,000 Qп1, м3/ч |
17,680 Qп2, м3/ч |
1768,00 Qнаиб, м3/ч |
| 300 Dу, мм |
2,5440 Qнаим, м3/ч |
10,180 Qп1, м3/ч |
25,440 Qп2, м3/ч |
2544,00 Qнаиб, м3/ч |
| 400 Dу, мм |
4,5240 Qнаим, м3/ч |
18,100 Qп1, м3/ч |
45,240 Qп2, м3/ч |
4524,00 Qнаиб, м3/ч |
Где:
Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;
- пределы допускаемой основной относительной погрешности ? расходомера в зависимости от диапазона измеряемого расхода:
- Qп2 ? Q ? Qнаиб должен составлять ±1 %;
- Qп1 ? Q < Qп2 должен составлять ±2 %;
- Qнаим ? Q < Qп1 должен составлять ±4 %.
расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.
Таблица 2
| Параметры | На индикатор | Через интерф. RS-485 | Через токовый выход | Через импульсн. выход |
|---|---|---|---|---|
| объем жидкости, V (м3, л) Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
+ Через импульсн. выход |
| часовой архив, Vч Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| дополнительный счетчик с возможностью обнуления, VD (м3, л) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| время наработки, t (ч) Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
+ Через токовый выход |
+ Через импульсн. выход |
| объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
+ Через импульсн. выход |
| масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| диапазон выходного тока, I (мА) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| вес импульса, ps (л/имп) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| диаметр условного прохода, Dу (мм) Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| сетевой адрес в сети RS-485, A Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| коэффициент демпфирования (сглаживания) показаний мгновенного расхода ?, (не более 3) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
Руководство по эксплуатации РСЦ 000 001 РЭ 2019 ВТК Прибор (скачать)
Свидетельство об утверждении типа средств измерений РСЦ (ВТК Прибор) (скачать)
Описание типа средств измерений РСЦ № 71286-18 (ВТК Прибор) (скачать)
Сертификат соответствия технического регламента Таможенного союза ТР ТС 2018 РСЦ (скачать)
Сертификат о признании утверждения типа СИ Республика Казахстан 2018 (скачать)
Экспертное заключение от 30.01.2019 г. Центр гигиены и эпидемиологии — РСЦ (скачать)
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
.png)
.png)
