Основные технические характеристики
| Название | Значение |
|---|---|
| Параметры измеряемой жидкости: Название |
|
| Температура измеряемой среды Значение |
+5…+150 °С Название |
| Давление измеряемой среды, МПа Значение |
не более 2,5 Название |
| Электропроводность Значение |
не менее 200 мкСм/м Название |
| Параметры прибора: Значение |
|
| Погрешность измерения Название |
±1 % Значение |
| Диапазон измерения Название |
0,0176…71,000 м?/ч Значение |
| Диаметр ПП Название |
DN 25, 32, 50 мм Значение |
| Материал ПП Название |
нержавеющая сталь Значение |
| Технологическое присоединение Название |
резьба круглая «sanitary» (молочные гайки) Значение |
| Футеровка ПП Название |
фторопласт Значение |
| Материал электродов Название |
нержавеющая сталь Значение |
| Корпус ИБ Название |
выносной Значение |
| Выходные сигналы Название |
аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный с нормированным весом импульса (л/имп), RS-485, Modbus RTU Значение |
| Напряжение питания с блоком питания Название |
12 В, 24 В 220 В Значение |
| Исполнение оболочки по ГОСТ 14254: первичный преобразователь / измерительный блок Название |
IP65 / IP65 Значение |
Минимальный, переходный, наибольший расходы указаны в Таблице 1.
Таблица 1
| Dу, мм | Qнаим, м3/ч | Qп1, м3/ч | Qп2, м3/ч | Qнаиб, м3/ч |
|---|---|---|---|---|
| 25 Dу, мм |
0,0176 Qнаим, м3/ч |
0,070 Qп1, м3/ч |
0,176 Qп2, м3/ч |
17,60 Qнаиб, м3/ч |
| 32 Dу, мм |
0,0290 Qнаим, м3/ч |
0,116 Qп1, м3/ч |
0,290 Qп2, м3/ч |
29,00 Qнаиб, м3/ч |
| 50 Dу, мм |
0,0710 Qнаим, м3/ч |
0,284 Qп1, м3/ч |
0,710 Qп2, м3/ч |
71,00 Qнаиб, м3/ч |
Где:
Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;
- пределы допускаемой основной относительной погрешности ? расходомера в зависимости от диапазона измеряемого расхода:
- Qп2 ? Q ? Qнаиб должен составлять ±1 %;
- Qп1 ? Q < Qп2 должен составлять ±2 %;
- Qнаим ? Q < Qп1 должен составлять ±4 %.
расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.
Таблица 2
| Параметры | На индикатор | Через интерфейс RS-485 | Через токовый выход | Через импульсный выход |
|---|---|---|---|---|
| объем жидкости, V (м3, л) Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
Через токовый выход |
+ Через импульсный выход |
| часовой архив, Vч Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| дополнительный счетчик с возможностью обнуления, VD (м3, л) Параметры |
+ На индикатор |
Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| время наработки, t (ч) Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
+ Через токовый выход |
+ Через импульсный выход |
| объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
Через токовый выход |
+ Через импульсный выход |
| масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax) Параметры |
+ На индикатор |
Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| диапазон выходного тока, I (мА) Параметры |
+ На индикатор |
Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| вес импульса, ps (л/имп) Параметры |
+ На индикатор |
Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| диаметр условного прохода, Dу (мм) Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| сетевой адрес в сети RS-485, A Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| коэффициент демпфирования (сглаживания) показаний мгновенного расхода ?, (не более 3) Параметры |
+ На индикатор |
Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
Руководство по эксплуатации РСЦ 000 001 РЭ 2019 ВТК Прибор (скачать)
Свидетельство об утверждении типа средств измерений РСЦ (ВТК Прибор) (скачать)
Описание типа средств измерений РСЦ № 71286-18 (ВТК Прибор) (скачать)
Сертификат соответствия технического регламента Таможенного союза ТР ТС 2018 РСЦ (скачать)
Сертификат о признании утверждения типа СИ Республика Казахстан 2018 (скачать)
Экспертное заключение от 30.01.2019 г. Центр гигиены и эпидемиологии — РСЦ (скачать)
Назначение

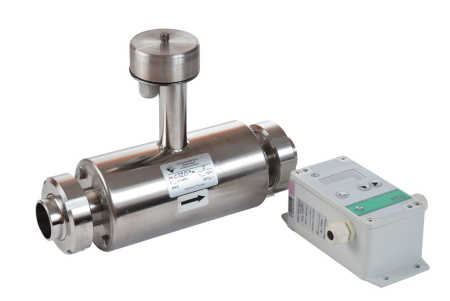

Расходомер электромагнитный РСЦ исполнение для пищевой промышленности, резьбовое соединение, предназначен для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной санитарной жидкости (вода питьевая, молоко, патока и сиропы)
Область применения
Расходомер применяется для технологического и коммерческого учета. Приборы могут использоваться для измерения молочных продуктов, напитков, сиропов, кислот, щелочей и т.д.
При перекачивании вспенивающихся жидкостей для того, чтобы погрешность измерения расхода прибора не превышала заявленную, рекомендуется установка первичного преобразователя до насоса или после воздухоотделителя. При приемке молока необходимо удаление воздуха из продукта при помощи специальных воздухоотделителей.
Принцип работы и описание
- Принцип работы расходомера основан на законе электромагнитной индукции.
- Состав изделия:
- первичный преобразователь (ПП);
- измерительный блок (ИБ);
- блок питания;
- соединительный кабель (до 150 метров).
Особенности
- окружающая температура, -10…+50 °С;
- измерение прямого и реверсного расхода;
- функция архивирования накопленного объема и времени наработки;
- дистанционная передача данных;
- датчик «сухой» трубы;
- измерение расхода агрессивных сред (кислоты, щелочи);
- отсутствие движущихся частей и потери давления;
- межповерочный интервал 4 года
- гарантийный срок 36 месяцев
- расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.
Таблица 2
| Параметры | На индикатор | Через интерфейс RS-485 | Через токовый выход | Через импульсный выход |
|---|---|---|---|---|
|
объем жидкости, V (м3, л)
Параметры
|
+
На индикатор
|
+
Через интерфейс RS-485
|
Через токовый выход
|
+
Через импульсный выход
|
|
часовой архив, Vч
Параметры
|
+
На индикатор
|
+
Через интерфейс RS-485
|
Через токовый выход
|
Через импульсный выход
|
|
дополнительный счетчик с возможностью обнуления, VD (м3, л)
Параметры
|
+
На индикатор
|
Через интерфейс RS-485
|
Через токовый выход
|
Через импульсный выход
|
|
время наработки, t (ч)
Параметры
|
+
На индикатор
|
+
Через интерфейс RS-485
|
Через токовый выход
|
Через импульсный выход
|
|
объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %)
Параметры
|
+
На индикатор
|
+
Через интерфейс RS-485
|
+
Через токовый выход
|
+
Через импульсный выход
|
|
объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус»)
Параметры
|
+
На индикатор
|
+
Через интерфейс RS-485
|
Через токовый выход
|
+
Через импульсный выход
|
|
масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax)
Параметры
|
+
На индикатор
|
Через интерфейс RS-485
|
Через токовый выход
|
Через импульсный выход
|
|
диапазон выходного тока, I (мА)
Параметры
|
+
На индикатор
|
Через интерфейс RS-485
|
Через токовый выход
|
Через импульсный выход
|
|
вес импульса, ps (л/имп)
Параметры
|
+
На индикатор
|
Через интерфейс RS-485
|
Через токовый выход
|
Через импульсный выход
|
|
диаметр условного прохода, Dу (мм)
Параметры
|
+
На индикатор
|
+
Через интерфейс RS-485
|
Через токовый выход
|
Через импульсный выход
|
|
сетевой адрес в сети RS-485, A
Параметры
|
+
На индикатор
|
+
Через интерфейс RS-485
|
Через токовый выход
|
Через импульсный выход
|
|
коэффициент демпфирования (сглаживания) показаний мгновенного расхода ?, (не более 3)
Параметры
|
+
На индикатор
|
Через интерфейс RS-485
|
Через токовый выход
|
Через импульсный выход
|
Основные технические характеристики
| Название | Значение |
|---|---|
| Параметры измеряемой жидкости: Название |
|
| Температура измеряемой среды Значение |
+5…+150 °С Название |
| Давление измеряемой среды, МПа Значение |
не более 2,5 Название |
| Электропроводность Значение |
не менее 200 мкСм/м Название |
| Параметры прибора: Значение |
|
| Погрешность измерения Название |
±1 % Значение |
| Диапазон измерения Название |
0,0176…71,000 м?/ч Значение |
| Диаметр ПП Название |
DN 25, 32, 50 мм Значение |
| Материал ПП Название |
нержавеющая сталь Значение |
| Технологическое присоединение Название |
резьба круглая «sanitary» (молочные гайки) Значение |
| Футеровка ПП Название |
фторопласт Значение |
| Материал электродов Название |
нержавеющая сталь Значение |
| Корпус ИБ Название |
выносной Значение |
| Выходные сигналы Название |
аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный с нормированным весом импульса (л/имп), RS-485, Modbus RTU Значение |
| Напряжение питания с блоком питания Название |
12 В, 24 В 220 В Значение |
| Исполнение оболочки по ГОСТ 14254: первичный преобразователь / измерительный блок Название |
IP65 / IP65 Значение |
Минимальный, переходный, наибольший расходы указаны в Таблице 1.
Таблица 1
| Dу, мм | Qнаим, м3/ч | Qп1, м3/ч | Qп2, м3/ч | Qнаиб, м3/ч |
|---|---|---|---|---|
| 25 Dу, мм |
0,0176 Qнаим, м3/ч |
0,070 Qп1, м3/ч |
0,176 Qп2, м3/ч |
17,60 Qнаиб, м3/ч |
| 32 Dу, мм |
0,0290 Qнаим, м3/ч |
0,116 Qп1, м3/ч |
0,290 Qп2, м3/ч |
29,00 Qнаиб, м3/ч |
| 50 Dу, мм |
0,0710 Qнаим, м3/ч |
0,284 Qп1, м3/ч |
0,710 Qп2, м3/ч |
71,00 Qнаиб, м3/ч |
Где:
Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;
- пределы допускаемой основной относительной погрешности ? расходомера в зависимости от диапазона измеряемого расхода:
- Qп2 ? Q ? Qнаиб должен составлять ±1 %;
- Qп1 ? Q < Qп2 должен составлять ±2 %;
- Qнаим ? Q < Qп1 должен составлять ±4 %.
расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.
Таблица 2
| Параметры | На индикатор | Через интерфейс RS-485 | Через токовый выход | Через импульсный выход |
|---|---|---|---|---|
| объем жидкости, V (м3, л) Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
Через токовый выход |
+ Через импульсный выход |
| часовой архив, Vч Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| дополнительный счетчик с возможностью обнуления, VD (м3, л) Параметры |
+ На индикатор |
Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| время наработки, t (ч) Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
+ Через токовый выход |
+ Через импульсный выход |
| объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
Через токовый выход |
+ Через импульсный выход |
| масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax) Параметры |
+ На индикатор |
Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| диапазон выходного тока, I (мА) Параметры |
+ На индикатор |
Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| вес импульса, ps (л/имп) Параметры |
+ На индикатор |
Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| диаметр условного прохода, Dу (мм) Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| сетевой адрес в сети RS-485, A Параметры |
+ На индикатор |
+ Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
| коэффициент демпфирования (сглаживания) показаний мгновенного расхода ?, (не более 3) Параметры |
+ На индикатор |
Через интерфейс RS-485 |
Через токовый выход |
Через импульсный выход |
Руководство по эксплуатации РСЦ 000 001 РЭ 2019 ВТК Прибор (скачать)
Свидетельство об утверждении типа средств измерений РСЦ (ВТК Прибор) (скачать)
Описание типа средств измерений РСЦ № 71286-18 (ВТК Прибор) (скачать)
Сертификат соответствия технического регламента Таможенного союза ТР ТС 2018 РСЦ (скачать)
Сертификат о признании утверждения типа СИ Республика Казахстан 2018 (скачать)
Экспертное заключение от 30.01.2019 г. Центр гигиены и эпидемиологии — РСЦ (скачать)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
.png)
.png)
