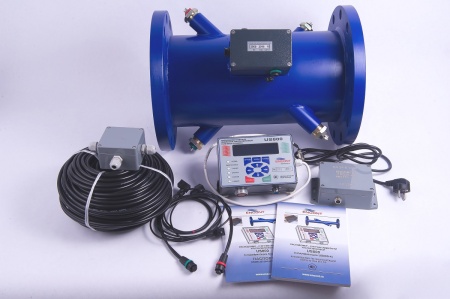

Расходомеры-счетчики жидкости ультразвуковые US800 предназначены для измерения среднего объемного расхода и объема жидкостей, протекающих в одном или двух напорных трубопроводах.
Доставка - по тарифу ТК
Технические характеристики
US800 измеряет средний объемный расход воды (жидкости) в зависимости от диаметра условного прохода (далее - Ду) трубопровода в соответствии с таблицей 1.
Изменение напряжения питания от 187В до 242 В не оказывает влияния на метрологические характеристики US800.
Изменение температуры окружающего воздуха от +5 до 50 оС не оказывает влияния на метрологические характеристики US800.
Воздействие внешнего магнитного поля напряженностью 400 А/м и частотой 50 Гц не оказывает влияния на метрологические характеристики US800.
Электронный блок US800 в исполнении с часами реального времени ведет учет прошедшего через трубопровод объема в энергонезависимых архивах:
- часовом – глубиной до 2976 среднечасовых значений;
- суточном – глубиной до 120 среднесуточных значений;
- месячном – глубиной до 190 среднемесячных значений.
Электрическое питание US800 осуществляется переменным однофазным током с номинальным напряжением 220В, частотой (50 ± 1) Гц и коэффициентом высших гармоник до 5%. Отклонения по напряжению не более плюс 22 В и минус 33 В.
Максимальная мощность, потребляемая от сети, не превышает 5 ВА.
US800 сохраняет информацию при отключении питания.
Виды сигналов электронного блока US800, пределы их изменения, нагрузка приведены в таблице 6.
Средняя наработка на отказ с учетом технического обслуживания, регламентированного руководством по эксплуатации не менее 50000 часов при нормальных условиях.
US800 относится к восстанавливаемым, ремонтируемым, многофункциональным изделиям.
Средний срок службы US800 не менее 12 лет.
Общий вид, габаритные и установочные размеры US800 приведены в приложении А.
Масса ЭБ US800 не превышает 1,3 кг.
Эксплуатационные ограничения
US800 содержит встроенные цепи защиты от перенапряжений, перегрева и импульсных помех. Выполнение технических характеристик US800 гарантируется при соблюдении условий эксплуатации, указанных в настоящем документе. Не рекомендуется питать US800 от электрической сети в которой происходят частые коммутации силовых нагрузок или используются мощные преобразователи частоты. Место установки ЭБ не должно содержать агрессивных паров и газов.
УПР могут устанавливаться на вертикальных, горизонтальных и наклонных трубопроводах, не создают гидравлического сопротивления и не требуют установки фильтров в трубопровод. Главными условиями корректной работы US800 являются полное заполнение сечения УПР жидкостью и достаточно равномерный профиль ее потока.
Для того чтобы избежать возможных ошибок измерения и сбоев из-за присутствия газовых или воздушных включений необходимо следовать следующим рекомендациям:
- на очень длинных горизонтальных трубопроводах установку УПР желательно осуществлять на участке имеющем угол восхождения (рисунок 3,а);
- при подаче или вытекании жидкости самотеком установку УПР осуществлять в заниженной секции трубопровода (рисунок 3,б);
- избегать установки УПР в наивысшей точке трубопровода (рисунок 3,в);
- не устанавливать УПР на нисходящем участке трубопровода имеющего свободный слив жидкости в атмосферу (рисунок 3,г);
- избегать установки УПР на всасе насоса;
- при установке УПР плоскость ПЭП ориентировать горизонтально с допускаемыми отклонениями (рисунок 3, д).

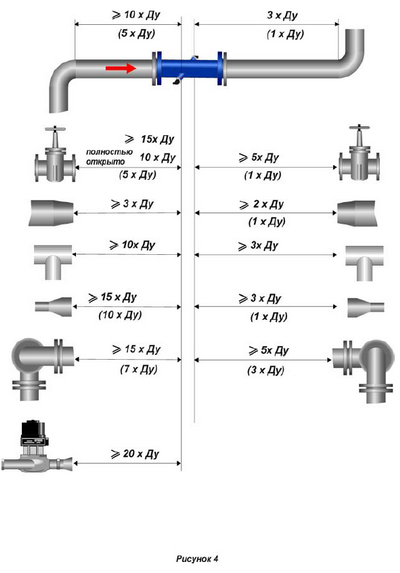

Наличие колен, задвижек, насосов, диффузоров и тройников могут искажать профиль течения жидкости, что влияет на погрешность измерения. Для того чтобы погрешности измерений находились в установленных пределах, рекомендуется устанавливать прямые участки трубопровода до и после УПР в соответствии с рисунком 4. В скобках приведены значения, до которых можно сокращать длины прямых участков, при использовании двухлучевых УПР. Полностью открытые полнопроходные шаровые краны не являются гидравлическим сопротивлением.
Габаритные размеры

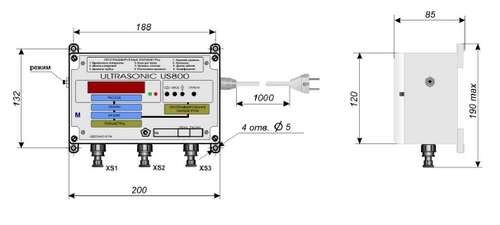

Общий вид, габаритные и установочные размеры US800 приведены на рисунке:
Точность измерения

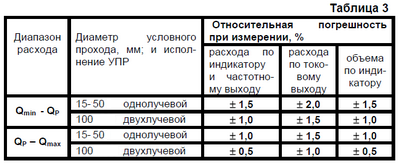

Пределы относительных погрешностей US800 поверенных на поверочной расходомерной установке в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800.Руководство по эксплуатации US800.421364.001РЭ. Часть2» указаны в таблице 3. ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду! На другие жидкости проливная методика поверки невозможна!
Пределы относительных погрешностей US800 поверенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800.Руководство по эксплуатации US800.421364.001РЭ.Часть3», указаны в таблице 4. ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду или жидкости, близкие по вязкости к водным!
ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду или жидкости, близкие по вязкости к водным! Пределы относительных погрешностей US800 c использованием в качестве УПР участка действующего трубопровода и поверенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800. Руководство по эксплуатации US800.421364.001РЭ. Часть3» указаны в таблице 5.
Купить расходомер US800 по цене производителя
Расходомеры-счетчики жидкости ультразвуковые US800 (далее - расходомеры) предназначены для измерения среднего объемного расхода (в дальнейшем расхода) и объема жидкостей, протекающих в одном или двух напорных трубопроводах.

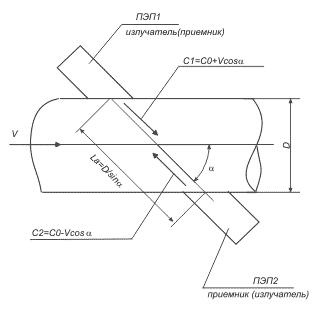

US800 измеряет расход на основе измерения времени распространения импульсов ультразвукового колебания через двигающуюся жидкость. Разность между временами распространения ультразвуковых импульсов в прямом и обратном направлениях относительно движения жидкости пропорциональна скорости ее потока.
Возбуждение ультразвуковых колебаний осуществляется пьезоэлектрическими преобразователями (далее – ПЭП), располагаемых на участке трубопровода, в котором производится измерения расхода жидкости. В зависимости от установки ПЭП относительно сечения потока, скорость последнего измеряется по двум или одному лучам ультразвуковых колебаний.
Участок трубопровода с ПЭП, установленным на его диаметрально противоположных сторонах, образует первичный ультразвуковой преобразователь расхода (далее – УПР). В однолучевом УПР устанавливаются два ПЭП, которые размещаются на оси, проходящей через диаметр поперечного сечения УПР. Двухлучевой УПР содержит две пары ПЭП, которые размещаются на осях, параллельных друг другу и проходящих через равные хорды поперечного сечения. Хорды располагаются на расстоянии 0,25 внутреннего диаметра от центральной оси трубопровода.
ПЭП в паре работают попеременно в режиме приемник/излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода.
Устройство, содержащее электронные узлы формирования импульсов, поступающих на ПЭП/с ПЭП, вычисления расхода, объема на основе измеряемых времен распространения ультразвуковых импульсов, образует вторичный преобразователь – электронный блок (далее – ЗБ).
ЭБ обеспечивает:
- Измерение времен распространения ультразвуковых импульсов по одному или двум каналам измерения;
- Накопление объема в счетчиках с режимами счета по модулю, с учетом знака и только в одном направлении;
- Индикацию результатов измерений, а также вывод в виде токовых и частотно-импульсных сигналов;
- Архивирование в энергозависимой памяти результатов измерения, ведение календаря и часов независимо от перерывов питания;
- Вывод измерительной, архивной информации через последовательный интерфейс RS-485;
- Время наработки измерительных каналов.
Каналы измерения независимы друг от друга, работают параллельно и гальванически развязаны между собой и выходными сигналами.
Конструктив ЭБ представляет собой герметичный пластиковый приборный корпус для настенного монтажа.
УПР, изготовленный на предприятии-изготовителе, представляет собой отрезок трубы из нержавеющей или кислостойкой стали, к торцам которой приварены два фланца по ГОСТ 12815-80. В средней зоне трубы приварены держатели, служащие для установки ПЭП.
ПЭП устанавливаются с паронитовыми прокладками и фиксируются на держателях гайками.
УПР подключается к ЭБ кабелем с волновым сопротивлениям 50 Ом и длиной до 500 м. Длина соединительного кабеля может быть увеличена при выполнении требований к принимаемому сигналу.
Исполнения и конфигурации расходомера US800
|
ИСПОЛНЕНИЯ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА US-800 |
||||
| ОДНОКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ | ОДНОКАНАЛЬНЫЙ ДВУХЛУЧЕВОЙ | ДВУХКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ | ||
 ЭБ обслуживает один однолучевой УПР, один канал измерения, на УПР врезаны 2 датчика (1 луч) |
 ЭБ обслуживает один двухлучевой УПР, один канал измерения, на УПР врезаны 4 датчика (2 луча), отличается повышенной точностью 0.5-1%, требует минимум прямых участков при монтаже. |
 ЭБ обслуживает два однолучевых УПР, два независимых канала измерения в одном электронном блоке, на каждый УПР врезаны 2 датчика (1 луч), удобен в многоканальных системах, в составных теплосчетчиках |
||
| Ду 15-2000 мм | Ду 50-2000 мм | Ду 15-2000 мм | ||
Видеообзор расходомера US800
Технические характеристики
US800 измеряет средний объемный расход воды (жидкости) в зависимости от диаметра условного прохода (далее - Ду) трубопровода в соответствии с таблицей 1.
Изменение напряжения питания от 187В до 242 В не оказывает влияния на метрологические характеристики US800.
Изменение температуры окружающего воздуха от +5 до 50 оС не оказывает влияния на метрологические характеристики US800.
Воздействие внешнего магнитного поля напряженностью 400 А/м и частотой 50 Гц не оказывает влияния на метрологические характеристики US800.
Электронный блок US800 в исполнении с часами реального времени ведет учет прошедшего через трубопровод объема в энергонезависимых архивах:
- часовом – глубиной до 2976 среднечасовых значений;
- суточном – глубиной до 120 среднесуточных значений;
- месячном – глубиной до 190 среднемесячных значений.
Электрическое питание US800 осуществляется переменным однофазным током с номинальным напряжением 220В, частотой (50 ± 1) Гц и коэффициентом высших гармоник до 5%. Отклонения по напряжению не более плюс 22 В и минус 33 В.
Максимальная мощность, потребляемая от сети, не превышает 5 ВА.
US800 сохраняет информацию при отключении питания.
Виды сигналов электронного блока US800, пределы их изменения, нагрузка приведены в таблице 6.
Средняя наработка на отказ с учетом технического обслуживания, регламентированного руководством по эксплуатации не менее 50000 часов при нормальных условиях.
US800 относится к восстанавливаемым, ремонтируемым, многофункциональным изделиям.
Средний срок службы US800 не менее 12 лет.
Общий вид, габаритные и установочные размеры US800 приведены в приложении А.
Масса ЭБ US800 не превышает 1,3 кг.
Эксплуатационные ограничения
US800 содержит встроенные цепи защиты от перенапряжений, перегрева и импульсных помех. Выполнение технических характеристик US800 гарантируется при соблюдении условий эксплуатации, указанных в настоящем документе. Не рекомендуется питать US800 от электрической сети в которой происходят частые коммутации силовых нагрузок или используются мощные преобразователи частоты. Место установки ЭБ не должно содержать агрессивных паров и газов.
УПР могут устанавливаться на вертикальных, горизонтальных и наклонных трубопроводах, не создают гидравлического сопротивления и не требуют установки фильтров в трубопровод. Главными условиями корректной работы US800 являются полное заполнение сечения УПР жидкостью и достаточно равномерный профиль ее потока.
Для того чтобы избежать возможных ошибок измерения и сбоев из-за присутствия газовых или воздушных включений необходимо следовать следующим рекомендациям:
- на очень длинных горизонтальных трубопроводах установку УПР желательно осуществлять на участке имеющем угол восхождения (рисунок 3,а);
- при подаче или вытекании жидкости самотеком установку УПР осуществлять в заниженной секции трубопровода (рисунок 3,б);
- избегать установки УПР в наивысшей точке трубопровода (рисунок 3,в);
- не устанавливать УПР на нисходящем участке трубопровода имеющего свободный слив жидкости в атмосферу (рисунок 3,г);
- избегать установки УПР на всасе насоса;
- при установке УПР плоскость ПЭП ориентировать горизонтально с допускаемыми отклонениями (рисунок 3, д).
Наличие колен, задвижек, насосов, диффузоров и тройников могут искажать профиль течения жидкости, что влияет на погрешность измерения. Для того чтобы погрешности измерений находились в установленных пределах, рекомендуется устанавливать прямые участки трубопровода до и после УПР в соответствии с рисунком 4. В скобках приведены значения, до которых можно сокращать длины прямых участков, при использовании двухлучевых УПР. Полностью открытые полнопроходные шаровые краны не являются гидравлическим сопротивлением.
Габаритные размеры
Общий вид, габаритные и установочные размеры US800 приведены на рисунке:
Точность измерения
Пределы относительных погрешностей US800 поверенных на поверочной расходомерной установке в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800.Руководство по эксплуатации US800.421364.001РЭ. Часть2» указаны в таблице 3. ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду! На другие жидкости проливная методика поверки невозможна!
Пределы относительных погрешностей US800 поверенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800.Руководство по эксплуатации US800.421364.001РЭ.Часть3», указаны в таблице 4. ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду или жидкости, близкие по вязкости к водным!
ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду или жидкости, близкие по вязкости к водным! Пределы относительных погрешностей US800 c использованием в качестве УПР участка действующего трубопровода и поверенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800. Руководство по эксплуатации US800.421364.001РЭ. Часть3» указаны в таблице 5.
